FZB系列小型氟塑料自吸泵

FZB、FZB(L)系列小型氟塑料自吸泵是一种钢衬氟塑料结构的小型自吸泵，有较好的耐腐性能和自吸性能。适用于吸送全浓度硫酸、盐酸、硝酸及有机溶剂等强氧化性强腐蚀介质。

　　典型使用岗位

　　1．低位储槽存液吸送到计量槽。
　　2．卸车、卸船等。

　　结构特征和技术性能

　　FZB系列小型氟塑料自吸泵是采用钢衬氟塑料（F46）的结构，既有塑料泵较好的耐腐性，又有金属泵的强度。泵体抗热变形性、抗管线热胀冷缩引起的应力损坏、安装的可靠性和抗震动性能均比全塑料自吸泵优秀。

　　FZB系列小型氟塑料自吸泵为机械密封，过流部件为氟塑料，该泵适用90℃以下的清液类介质，接触介质的密封垫床有丁晴胶、氟橡胶（F246）、氟塑料（F4、F46），可根据用户的工况选配。该系列泵只需在开机前往泵内注满液体，即能抽出真空，输送液体，安全省事，使用极为方便。

型号说明与材质

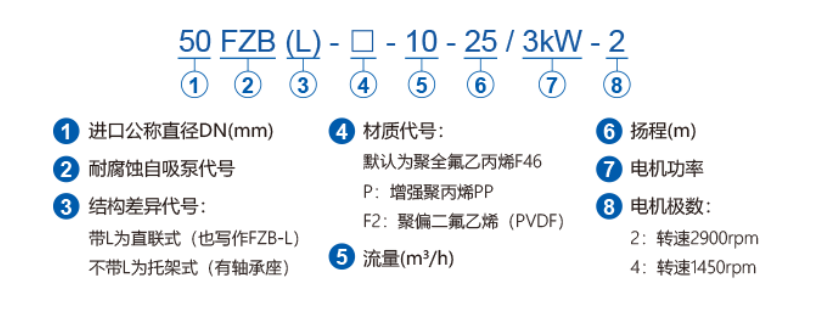

　　1. 型号含义说明

2. 可选用材质

　　聚全氟乙丙烯 F46
　　聚偏二氟乙烯 F2
　　增强聚丙烯 PP

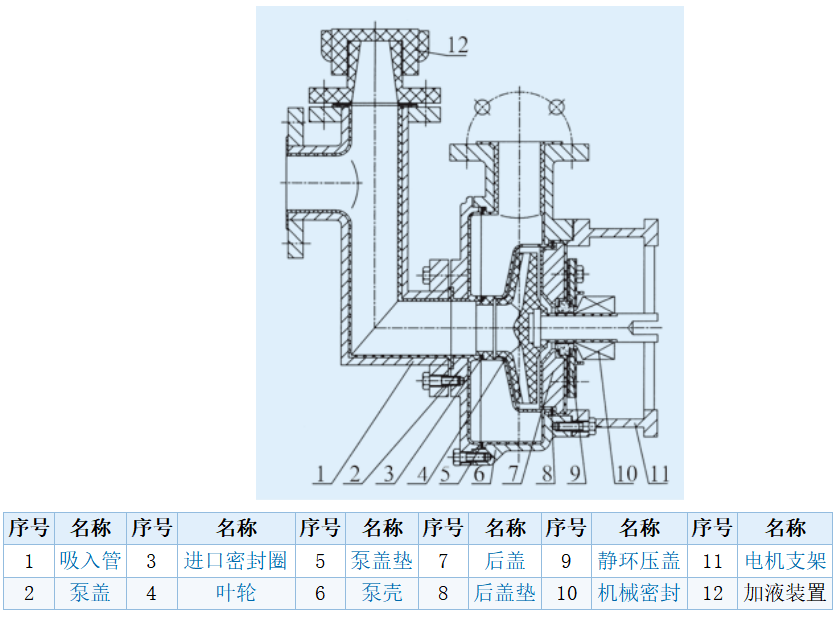

泵的结构简图

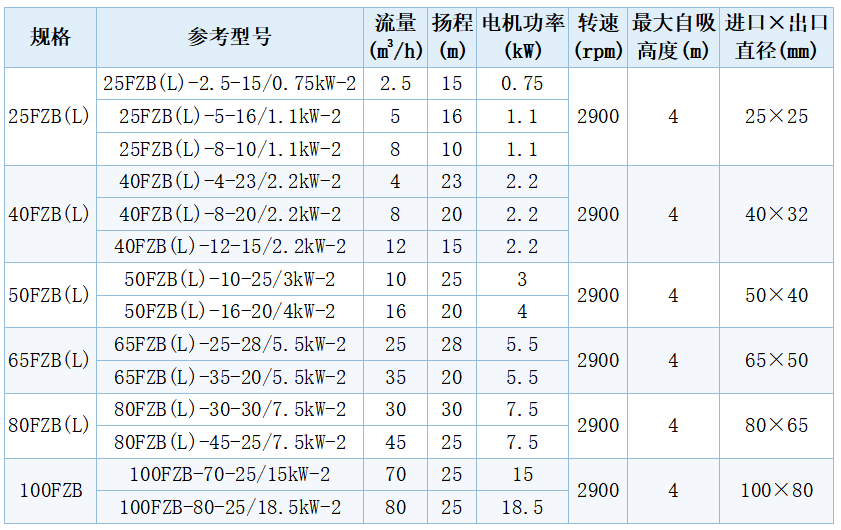

性能参数表

注：表中参数均为清水做试验获得，如输送其它类型介质，则自吸高度、电机功率配置均会有所不同；FZB(L)也写作FZB-L。

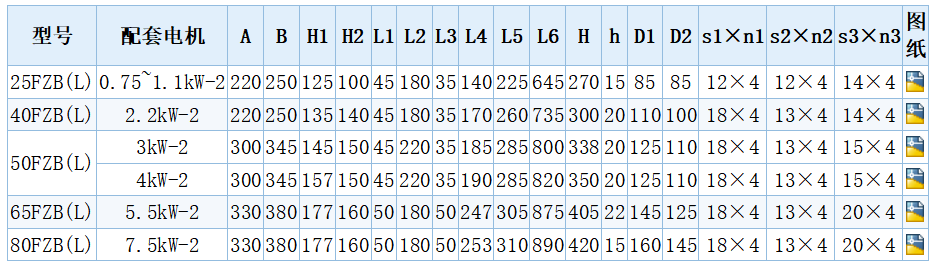

安装尺寸表

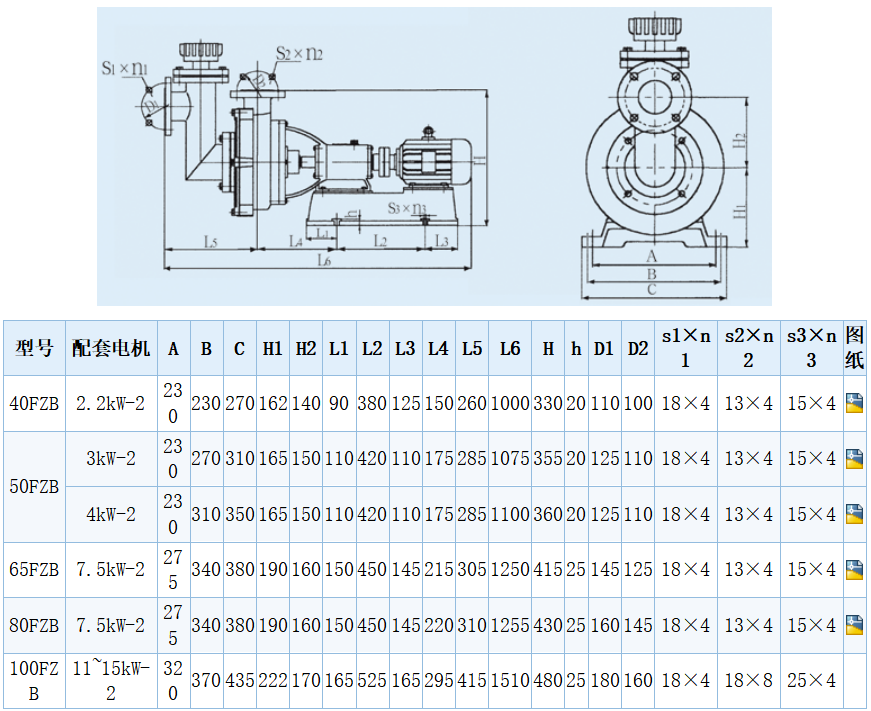

　　FZB(L)系列小型氟塑料自吸泵安装尺寸

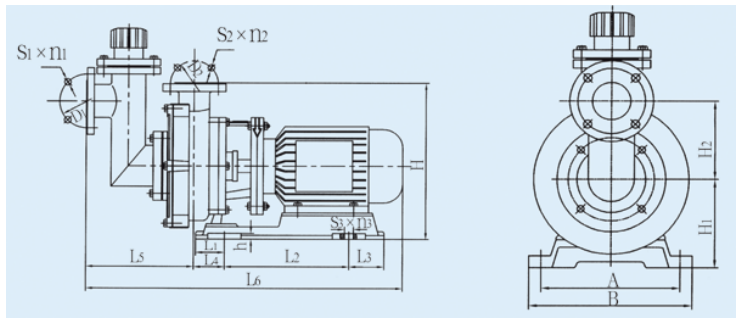

FZB系列小型氟塑料自吸泵安装尺寸

使用说明

　　安装

　　1. 泵经长途运输到达生产场地，安装前须检查整机零件是否完好无损，紧固件应予紧固，检查泵轴与电机轴的同心度，如有移位，应予校正。
　　2. 安装时要尽量减少吸入管路的水力损失，不得装小于90°的弯头，进口管路上90°的弯头不要超过2个，泵进口应设滤网，防止大块杂质进入泵内，保证泵能正常运转。
　　3. 进水管的连接螺栓要均力拧紧，密封要严密，不能漏气，否则会严重影响泵的自吸性能。

　　操作使用注意事项

　　1. 检查电机运转方向与泵的运转方向标记是否一致，切勿反转！
　　2. 泵体内须注满液体才能启动运转，严禁空运转。泵在规定的自吸高度范围内如果3~5分钟尚不能出液，应立即停机检查原因，以防泵内工作液升温，损坏泵机。
　　3. 第一次在泵体内注液后一般不需再注液，但停机时间长或停机后密封有泄漏现象存在，泵内液体损失，在第二次开车前应先检查泵内存液情况，加满液后再开车。
　　4. 冬季长期不使用时，应排尽泵体内的液体，以免受冷冻，不能正常工作。
