FSZ系列耐腐蚀自吸泵

产品简介

　　FSZ系列耐腐蚀自吸泵是一种钢衬塑结构的防腐离心自吸泵，过流部件的材料有聚丙烯(PP)、超高分子量聚乙烯(UHMWPE)。FSZ-Z型泵可以用于吸送80℃温度以内的腐蚀性清液，FSZ-K型泵可以吸送含固量在15%(体积比)以内的料浆。

　　FSZ系列耐腐蚀自吸泵和其它同类防腐自吸泵相比较，明显的优势在于：

　　一是采用了不脱落、不变形、不开裂的衬塑专有技术，能使衬层牢固地锚固在泵钢外壳上，是比其它衬塑自吸泵更好的质量优势。

　　二是和其它全塑自吸泵相比，有较好的抗热变形性能，泵机在一定温度运行时，泵容腔不会像全塑自吸泵那样产生变形，进而产生故障。

型号说明与选型

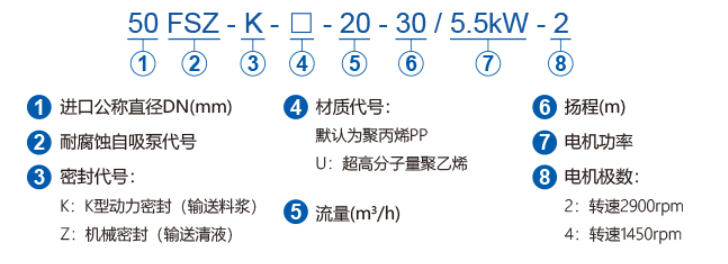

　　1. 型号含义说明

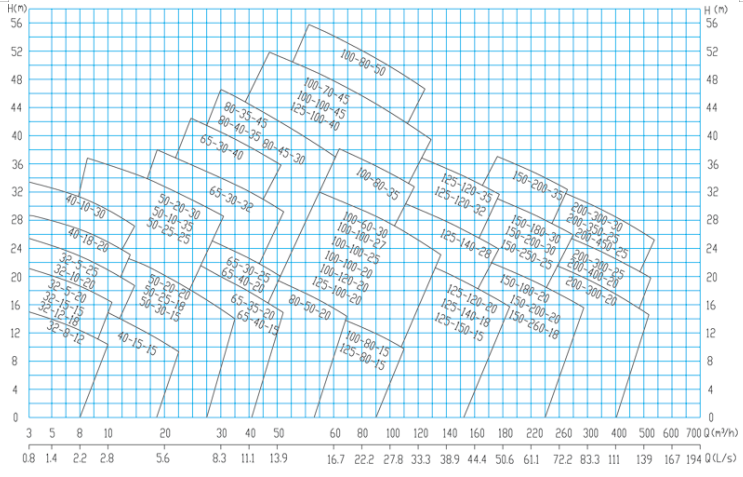

2. 型谱图

此表仅供初步选型用

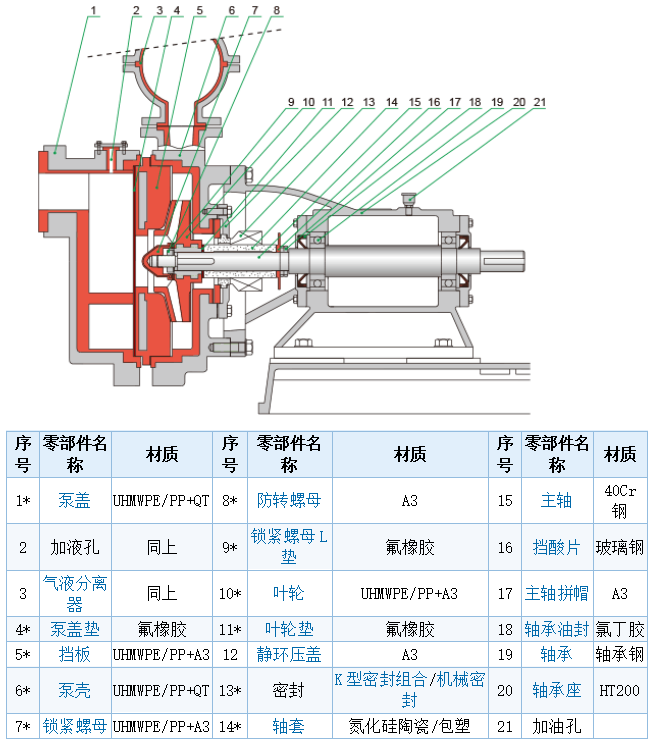

泵的结构简图

注：序号后有“*”的是易损件，供客户采购备件时参考。

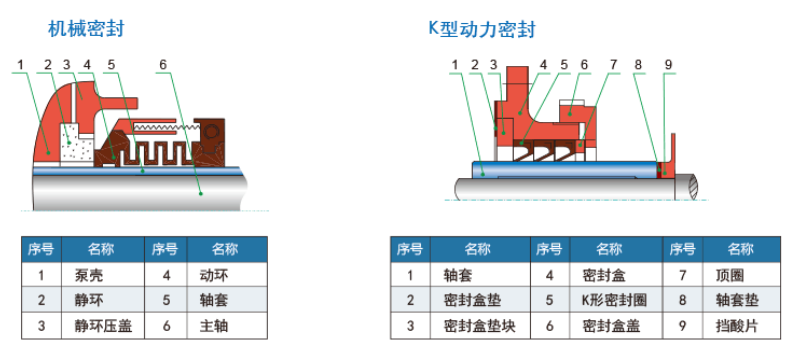

密封结构简图

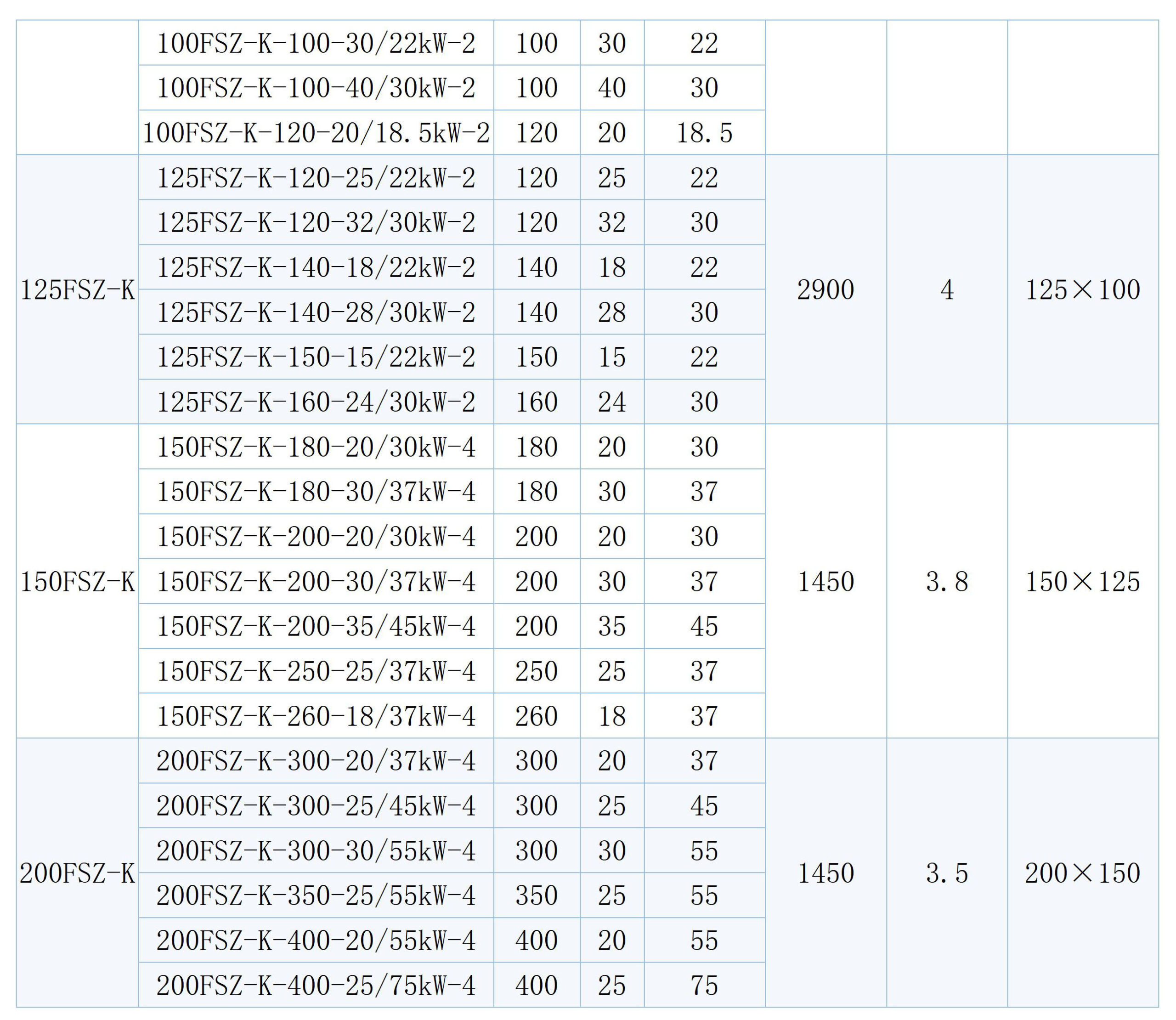

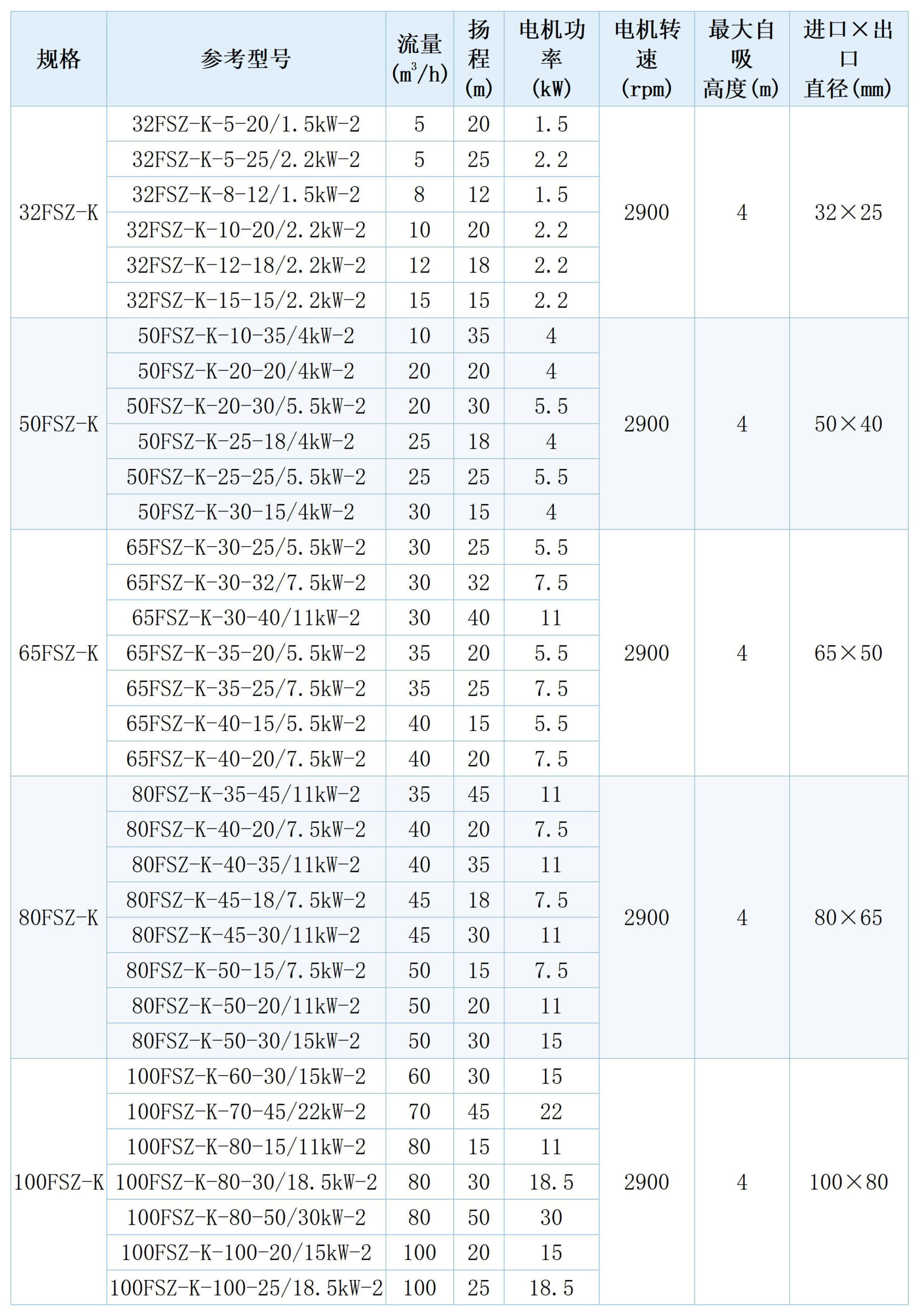

性能参数表

注：1. 表中所示电机功率为介质密度接近于清水，最终配备电机功率应视实际介质密度而定。
　　2. 表中所示最大自吸高度会因为不同吸送液体的密度、粘度等因素而有所变化。
　　3. FSZ-Z泵的性能参数与FSZ-K相同。

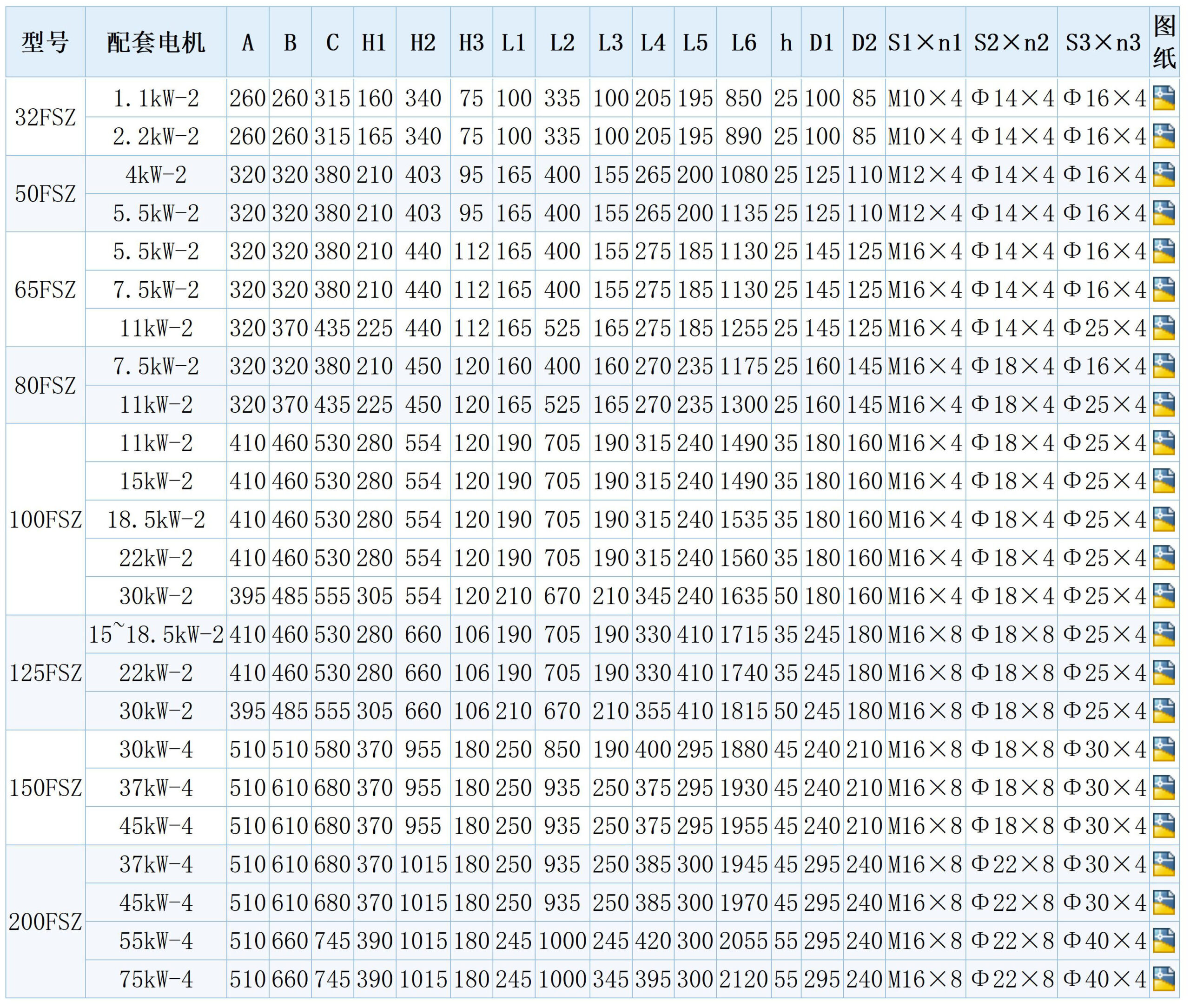

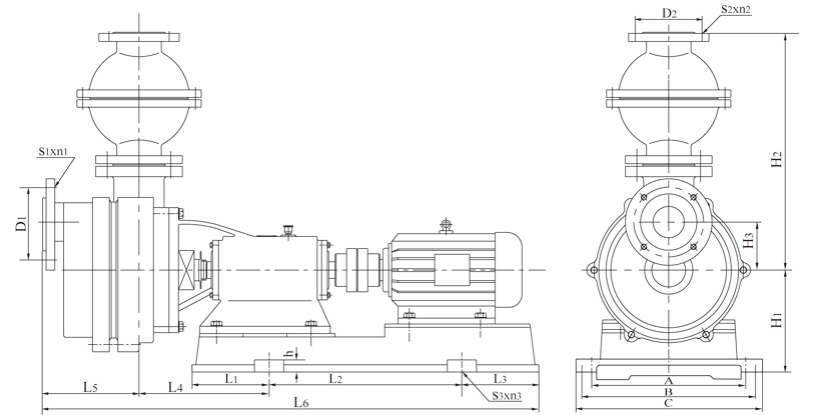

安装尺寸表

使用说明

　　安装

　　1. 泵经长途运输到达生产场地，安装前须检查整机零部件是否完好无损，紧固件如有松动，应予紧固，检查泵轴、电机轴的同心度，如有移位，应予校正。
　　2. 安装时吸入管路要尽量减少管路水力损失，不得装小于90°的弯头，进口管路上90°弯头不超过2个，泵进口应设滤网，防止大块杂物进入泵内，保证泵能正常运转。
　　3. 进水管的连接螺栓要均力拧紧，密封要严密不能漏气，否则会严重影响泵的自吸性能。

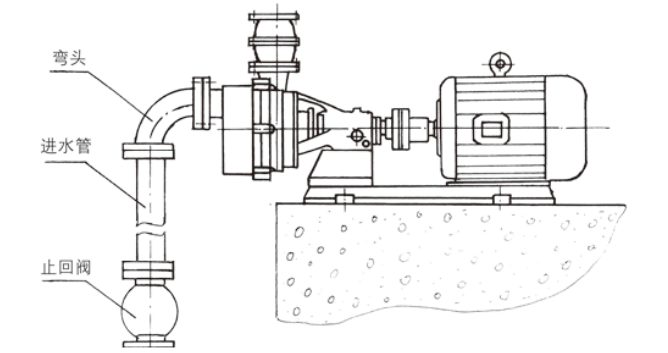

　　4. 进水管或出液管应安装单向止回阀，以防止停车时发生虹吸现象。安装止回阀应注意尽量垂直安装(如下图)。

操作使用

　　1. 检查电机运转方向与泵的运转方向标记是否一致，切勿反转！
　　2. 泵体内须注满液体才能启动运转，严禁空动转。泵机在规定的自吸高度范围内如果5～8分钟尚不能自吸出液，应立即停机检查原因，以防止泵内工作液升温，损坏泵机。
　　3. 第一次在泵体内注液后一般不需再注液，但停机时间长或密封在停机后有泄漏现象存在，泵内液体损失，在第二次开车时，要检查泵内存液情况，或加满后再开机。
　　4. 安装冷却水的泵机在启动前，应先放冷却水(自来水)，水压不超过0.02MPa。其作用主要一是冷却密封系统，防止损坏密封，进而损坏叶轮；二是冲洗密封，增加密封使用寿命。
　　5. 轴承座应定期在上方的加油孔中注放40#柴机油，油量到视镜一半为限，以增加轴承的运转寿命。
　　6. 冬季长期不使用时，应排尽泵体中的液体，以免受冷冻后不能正常工作。
